東風四驅 3.5 噸水罐消防車

（東風越野四驅 EQ2110GSZ6DJ 型底盤）

一 、 整車要求

東風越野四驅水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等 部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式， 罐體材質為優質碳鋼板，罐體內部做防腐處理，載水 3.5 方。該車裝備華宇CB10/30-TB 消防泵，PS8/30W 消防炮。

二 、 整車主要參數

外廓尺寸：6000x2100x3060mm

**總質量：9200kg

載液量：3500L

**車速：100km/h

水泵額定流量：30L/s@1.0MPa

消防炮額定流量：30L/s@0.8MPa

消防炮射程： ≥60m

接近角/離去角：26 °/ 18 °

整車型號：YZR5090GXFSG35/E6

三 、 底盤主要參數

型     號：EQ2110GSZ6DJ 東風越野四驅國六底盤

驅動型式：4×4

軸    距：3400mm

**車速：105km/h

發動機型號： Q25-152E60

額定功率：112KW

總 質 量：11400kg

四 、 駕駛室

結    構：原裝平頭、四開門雙排駕駛室，后排座位安裝 3 具空氣呼吸器托架。

座位設置：前排 2 人（含駕駛員）+后排 3 人

設   備：除原車設備外，加裝有 100W **報器、取力器**開關及****盒。

五 、 容罐

容量：水 3500L

材質：水罐采用優質碳鋼板，罐體內部進行防腐水罐底板 4mm 碳鋼板，水罐側板及封板 3mm 碳處理，鋼板，水罐頂板 3mm 碳鋼花紋板;

結構：鋼板焊接式，內設防蕩板

設備：

1 個人口蓋，帶有快速鎖緊及開啟裝置

1 個溢流裝置

1 個液位指示計

1 個排污口，手動閥**

技術要求：符合 XF39《消防車消防要求和試驗方法 》的有關規定

六 、 消 防泵

型   號：CB10/30 型消防泵

流    量：30L/s

壓    力：1.0Mpa

**吸深：7m

引水時間： ≤60s

真空泵形式：活塞式

安裝形式： 后置式

七 、 管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各部件 連接。

罐出水管路：設有 1 個 DN100 的罐出水管路，水由罐 體進入消防泵，裝有 1 只 DN100 手動蝶閥 通過 DN100 撓性接頭連接水罐與消防泵。

外進水管路： 消防泵后部有一個外進水口，外接 100 吸  水管，螺紋式管牙接口（KA100 捫蓋密封）；

出水管路： ※ 消防泵左右各有 1 個 DN80 的常壓出水口；

※ 1 個 DN80 的炮管路，采用 DN80 撓性接頭，用 DN65 炮球閥**。

注水管路： ※ 2 個 DN65 管路（外注水）位于車身左右兩側；

※ 1 個 DN65 罐注水管路，可通過消防泵直接向罐內注水； 放余水管路：為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八 、 取力器

型    式：夾心式(全功率)

操    縱：電磁閥**（電動操控）

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

九 、 消 防炮

型   號：PS8/30W

流   量：30L/s

射    程： ≥60m

壓    力：0.8MPa

回轉角度：水平 360 ° , 俯仰-15 °~75 °

十 、 器材箱

材   質：前部器材箱骨架為優質型鋼；后泵房骨架為優質鋁 合金型材； 內蒙板為氧化鋁合金花紋板粘結結構。

結   構：前部器材箱全鋼框架焊接結構；后泵房全鋁框架焊 接結構；車身左右后側各 1 扇鋁合金卷簾門，輕便 可靠、噪聲小。

器材布置原則

按戰斗編成和戰斗展開設計器材集成；

按人體工程學原理設計各種器材托架；

按使用邏輯關系和使用頻率放置器材；

站在地面或踏板上 2 個動作內取用任何器材。

十 一 、 電器系統

※ 駕駛室頂部配備 1.4 米長排豪華紅紅 LED **。

※ 整車后頂部安裝 50W LED 消防探照燈 1 個，360 度遙控轉動。 ※ 車輛尾部安裝可折疊式爬梯。

※ **報器功率為 100W；**報器 、** 、爆 閃燈 電路為** 式 附加 電路 ，** 器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在**面板上，利于操作 。儀表板上裝有：壓力表、 液位計、 電源總開關及器材箱燈開關等。

十 二 、 總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956《消防車性能要求及試驗方法》 的規定；

3、 液罐質量符合 XF39 的規定 ;

4、 整車外觀美觀大方,平整度符合 XF39 的規定 ;

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十 三 、 隨車文件

1） 底盤使用說明書          6）消防灑水車交接清單

2） 底盤維修手冊            7）消防灑水車使用說明書

3） 底盤質量保修卡          8）消防灑水車消防器材清單

4） 底盤合格證              9）消防灑水車合格證

5） 隨車工具清單

十 四 、 器材 配 置

30 常壓水罐消防車

器材標準配置表——螺紋式

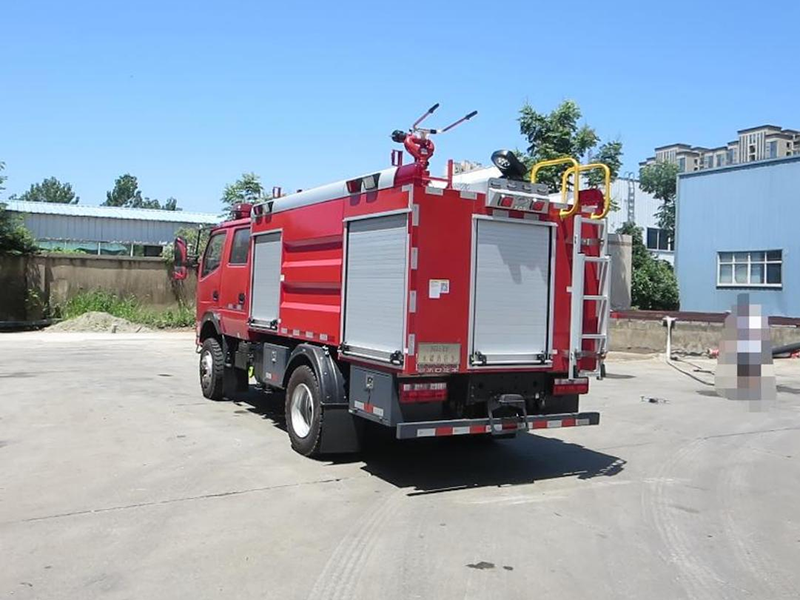

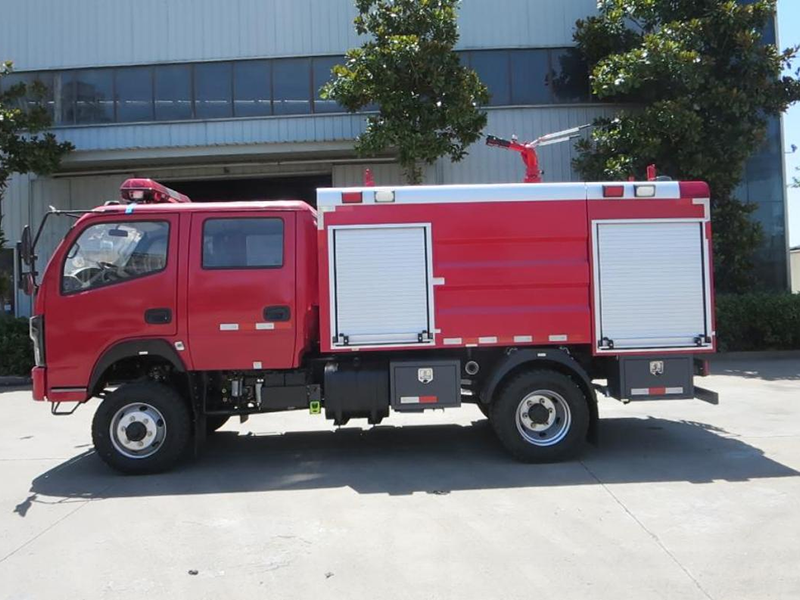

十 五 、 多 方位 圖 片
